Magnetic filter systems Mikro-S-Filter

Baureihe Schrägbettfilter - wenig Platzbedarf - von 100 bis 800 l

Ausführungen (nach Durchflußmenge in l/min): SB 100, 150, 200, 300, 400, 600, 800
auch mit vorgeschaltetem Magnetfilter möglich

Schrägbettfilter stellen eine platzsparende Alternative zum Papierbandfilter dar. Auf einer geringen Grundfläche können Filterleistungen bis zu 800 l/min. erreicht werden, eine Leistung, die mit Papierbandfiltern nicht zu erreichen ist.

Die kompakt gebauten Behälter, die das gereinigte Kühlmittel aufnehmen werden, wenn vom Kunden gewünscht, mit einer zweiten Sicherheitswanne versehen um allen Anforderungen des Umweltschutzes (Wasserhaushaltsgesetz) zu genügen.

Die Anlagen werden, je nach der Anforderung des Kunden, mit weiterem Zubehör ausgestattet. Dazu gehören:

  • Magnetabscheider für die Vorfiltration
  • Kühler oder Kühl/Heizeinrichtungen für eine konstante Kühlmitteltemperatur
  • Pumpstationen für eine optimale Maschinenversorgung, auch im Hochdruckbereich

Vliesaufwickeleinrichtungen für eine saubere Vliesentsorgung u.a.m.

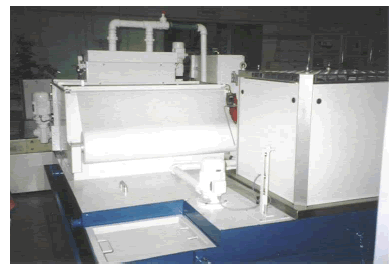

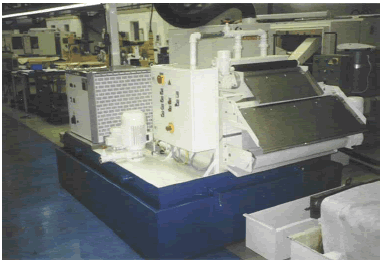

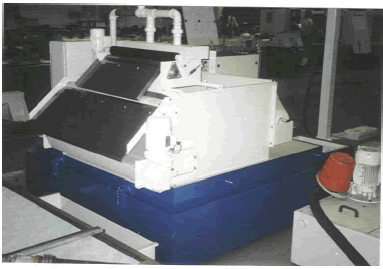

Schrägbettfilteranlagen werden in verschiedenen Bereichen des Maschinenbaus eingesetzt, oft bei Schleifmaschinen vom schrubben bis zum fein schleifen. Die hier abgebildete Anlage vom Typ SB 400 VMA K (mit Magnetabscheider und Kühler) wurde an die Schaudt Mikrosa BWF GmbH, Werk Leipzig geliefert und wird hier unter Mehrschicht - Bedingungen im Bereich Fertigung / Erprobung eingesetzt.
